全高清一体化隐蔽装置内窥检查设备 AIE-1615 / AIE-2420 / AIE-3420:技术参数与选型指南

安力信全高清一体化隐蔽装置内窥检查设备,是用于狭窄、昏暗、人眼无法直视空间的目视成像检查装备:通过可转向探头与前置照明把现场图像实时回传到显示屏,辅助检查吊顶、通风管道、家具夹层与设备内部等隐蔽死角是否藏有窃听窃照装置或违规物品。按原厂产品彩页「产品型号」栏,产品分 AIE-1615 基础版、AIE-2420 升级版、AIE-3420 专业版三个版本,显示屏分别为 3.5 英寸、5.5 英寸、8 英寸,标配前端探头均为 6mm 直径、1.5m 管长、100° 视场角,探头防护等级 IP67。设备只做目视成像,不发射无线信号、不具备透视能力,也不会自动判定物体性质。

本文给出三个版本的主要技术指标、选型分工、检查原理与现场作业流程,并明确说明能力边界,供保密检查、选型比对与投标技术应答参考。表内参数逐项取自三个版本产品白皮书「技术规格」章节,彩页中与各版本规格表不一致的概述性表述单独说明,不在本页混用。

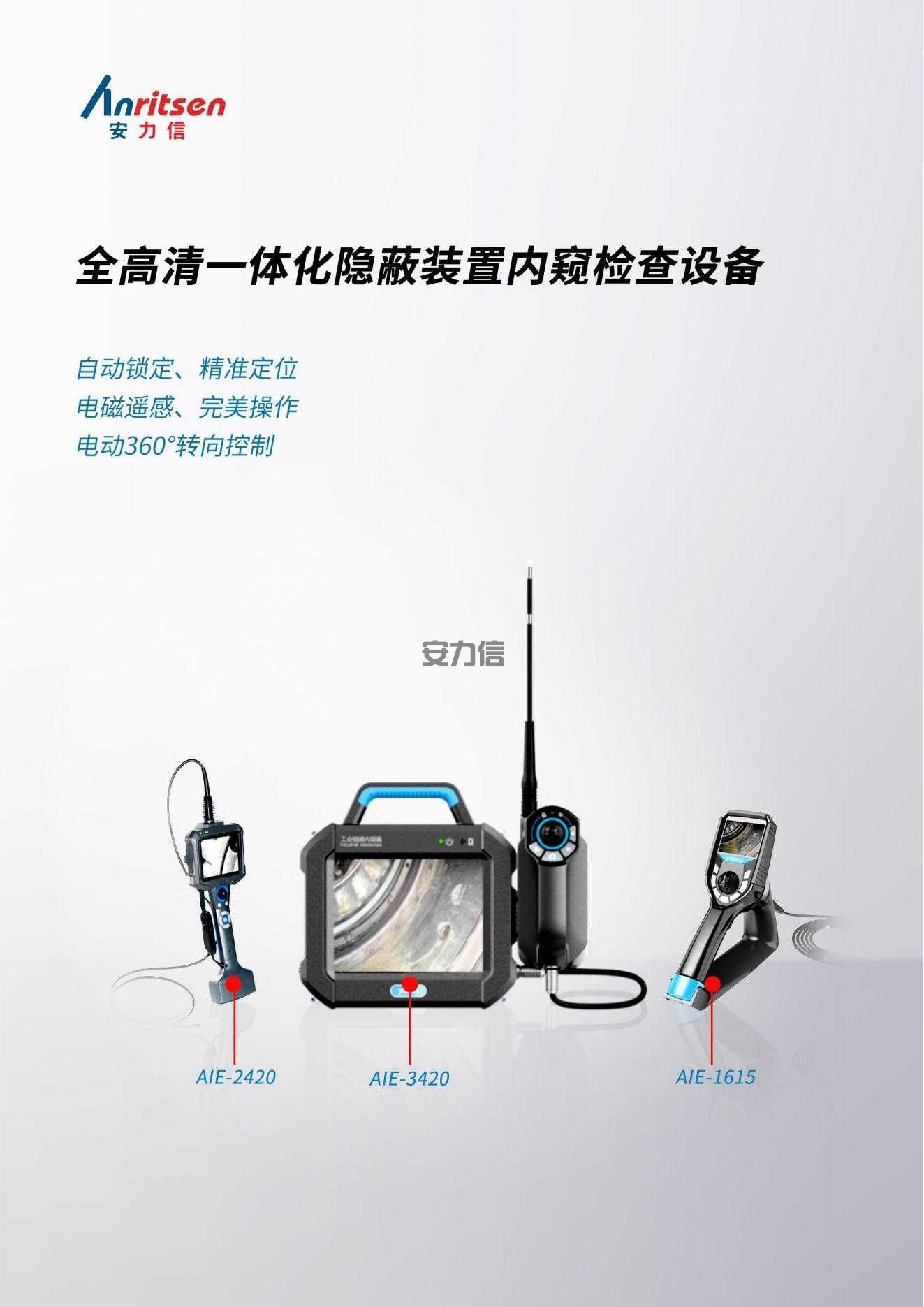

全高清一体化隐蔽装置内窥检查设备三款型号合影:AIE-2420(左)、AIE-3420(中)、AIE-1615(右)

一、主要技术指标

下表按原厂产品彩页标注的三个版本分列,数值取自各版本产品白皮书「第四章 技术规格」的表内值。镜头景深、白平衡参数、曝光模式细项等深规格不在本页展开,可按项目索取对应版本白皮书。

参数项AIE-1615 基础版AIE-2420 升级版AIE-3420 专业版
显示屏3.5 英寸工业高清屏5.5 英寸工业高清屏,1920×10808 英寸 IPS 工业高清触摸液晶屏,1920×1080
图像像素45 万45 万标配 45 万,最高可达 100 万
探头导向机械 360° 全方位镜头导向电动摇杆 360° 全方位镜头导向 / 软件导航键电动摇杆 360° 全方位镜头导向
弯曲角度120°~180°0°~180°150±10°(标配探头)
探头复位与微调手动复位 / 自动复位自动复位,可微调导向方向自动复位,可微调导向方向
亮度调节6 级亮度调节10 级亮度调节,分弱光与强光模式10 级亮度调节
照明方式高亮 LED 封装,探头照度 20000lux亮度最高可达 100000lux采用光纤导光,最高可达 100000lux
标配前端探头直径 6mm / 管长 1.5m / 视场角 100°直径 6mm / 管长 1.5m / 视场角 100°直径 6mm / 管长 1.5m / 视场角 100°
可选管径与镜头插入管可更换,按场景选不同长度、管径与镜头规格2.2mm、2.8mm、3.9mm、6mm 四种直径,直视、侧视、双镜头等规格;电动 360° 转向管线最长可达 8m2.8mm、3.9mm、6mm 三种直径,直视、侧视、双镜头等规格;标配管径 6mm
记录与存储拍照、录像;32G SD 卡(最大可扩展至 32G);JPEG / JPG / PNG、AVI拍照、录像;32G TF 卡;JPG、AVI拍照、录像;32G 高速 SD 卡;JPEG / JPG / PNG、AVI
数据接口SD 卡、TV-Out、USB、耳机TF 卡、HDMI、DC 充电、USB、耳机、升级扩展SD 卡、HDMI、充电、USB
电池与待机18650 锂电池 1 节(可更换),待机 ≥5h26650 锂电池 2 节(可更换),待机 ≥3h18650 锂电池 4 节(可更换),待机 ≥4h
整机尺寸 / 净重≤315×111×173mm / ≤0.75kg≤156×356×80mm / ≤1.5kg≤246×321×123mm / ≤2.3kg
工作环境主机 -10℃~50℃,插入管 -20℃~70℃,存储 -10℃~40℃主机 -10℃~50℃,插入管 -20℃~60℃,存储 -10℃~40℃主机 -10℃~50℃,插入管 -20℃~70℃,存储 -10℃~50℃
防护等级探头 IP67探头 IP67探头 IP67

AIE-1615 与 AIE-2420 的规格表均列有画面定格、图像翻转与缩放回放,三个版本的图片、视频都带日期时间记录。步进与快慢速调节在 AIE-2420 升级版与 AIE-3420 专业版的产品特点章节均有列明;升级版另有六种色彩设置与四级屏幕亮度,专业版另有触摸屏操作菜单、文件命名与注释、蓝宝石水晶封装镜头,以及主机与操作手柄快速插管连接(手柄与主机最大分离距离可达 2 米)。

二、版本谱系与怎么选

三个版本共用同一套目视检查思路,主要差别在屏幕与操控、图像上限、可换插入管规格和现场适应性。选型先看开口尺寸、需要伸入的距离、留证画质要求与是否单人作业,不要单纯按「屏幕越大越好」倒推配置。

版本定位与关键差异典型适用
AIE-1615 基础版3.5 英寸手持、机械 360° 全方位镜头导向,≤0.75kg,6 级亮度、20000lux 高亮 LED;主机与支撑底座可拆卸,便于桌面固定摆放日常巡查、单人频繁移动、开口较大的吊顶与通风口快速排查,以及需要轻装携带的场合
AIE-2420 升级版5.5 英寸 1920×1080 屏、电动摇杆与软件导航键,10 级亮度、最高 100000lux,步进与快慢速调节,四种可选管径、电动转向管线最长可达 8m纵深管道、夹层与较长距离探入,需要精准定位、精细控速与多角度复看的场合
AIE-3420 专业版8 英寸 IPS 触摸屏、主机与操作手柄组合,标配 45 万像素最高可达 100 万,四种色彩模式、光纤导光 10 级亮度、蓝宝石封装镜头,手柄可与主机分离 2 米高等级场所精细检查、强光环境下观测、需要高画质图像留证或一人探入一人看屏协同的场合

技术需求书写明屏幕尺寸、图像像素上限、可选管径或管线长度的,按该指标对应版本选型;未写明但现场以长距离管道为主的,建议先明确插入管长度、开口直径与留证要求再定版本。W3060E 便携式防窃听窃照检测包已把内窥检查作为模块之一纳入组合装备,按整套检测包招标的项目可直接按包内配置核对,不必再单独叠加一台内窥设备。三个版本都属于目视辅助检查装备,检查结论需现场人工复核,与非线性节点探测、无线信号检测、X 光成像等装备是互补关系,不存在功能替代。

三、检查原理与主要功能

设备把照明光源与图像传感器集成在前端探头上,插入管将探头送进人眼无法直视、人员不便进入的空间,图像实时回传到显示屏。操作者通过操作杆控制探头 360° 转向与弯曲,配合亮度、色彩与数字缩放调节,在屏幕上直接观察空间内部是否有异常物品或异常安装痕迹,并可拍照、录像留档。它解决的是「看不见、够不着」的问题,不是靠信号特征识别装置。

按现场作业把主要功能分成五组:

  • 转向与可达性:三个版本均支持 360° 全方位镜头导向与探头复位;AIE-1615 基础版为机械导向,AIE-2420 与 AIE-3420 为电动摇杆导向并可微调方向。弯曲角度按各版本规格表取值,用于绕过管道弯头、贴近缝隙背面观察。
  • 可更换插入管与镜头:插入管按长度、管径与镜头规格更换,支持直视、侧视、双镜头等配置,一台主机搭配不同手柄或插入管即可覆盖多种开口与景深,降低多场景配置成本。标配为 6mm 管径、1.5m 管长、100° 视场角。
  • 照明与图像调节:基础版为高亮 LED 封装、6 级亮度调节;升级版与专业版为 10 级亮度调节,最高 100000lux,专业版采用光纤导光。按版本不同,还提供色彩模式切换、自动/手动白平衡、曝光模式选择、数字缩放、画面定格与翻转、网格参考标尺,便于在暗环境与反光材质下看清细节;具体项目以对应版本白皮书的软件参数表为准。
  • 记录与留档:拍照、录像一体,图片与视频均记录日期和时间;支持本机播放、删除、格式化,升级版另有自定义文件夹、文件名称与文件保护,专业版支持文件命名与注释。记录可导出用于检查记录与整改前后对照。
  • 结构与人机:全系手持便携;升级版屏幕上方遮光、侧边绑带便于强光下单手操作;专业版 8 英寸 IPS 触摸屏、高亮屏配手提与背带,主机与手柄快速插管连接,适应固定工位与移动探入分开布置。

四、能力边界:能查什么、查不到什么

本设备能辅助发现

  • 人眼无法直视但探头可到达位置的可见物品:吊顶、天花板、通风口、书架后、沙发底、家具夹层、线槽与设备内部出现的异常物件;
  • 隐蔽空间内的异常安装痕迹:管道、夹缝中被改动、新增或额外固定的部件,以及不该出现在该位置的线缆与小型装置;
  • 不适合人员进入区域的目视替代检查:白皮书列明的高温、有毒、狭窄等环境,用探头代替检验人员近距离察看;
  • 可复核的图像证据:同一位置的照片与视频,可用于场景还原、检查记录,以及整改前后两次检查的比对。

不在本设备检测范围,或需配合其他装备

内窥检查的有效性取决于「探头能不能伸进去、镜头能不能照到」。检查前应确认开口位置与可拆范围,对看不清的位置换角度、换镜头、调整照明后复看,不要以一次扫视结果作为结论。

五、典型应用场景

  • 重要场所隐蔽死角检查:对领导办公室、涉密会议室、机要室的吊顶、通风口、书架后、沙发底等部位逐区探入观察,发现异常物品即拍照定位。
  • 重大活动场地通风管道排查:活动前完成管道、风口与装饰夹层的图像采集并留档,活动期间对新增物品按同一路径复测比对。
  • 保密检查与整改复核:把异常位置、图像与检查记录纳入检查档案,整改后按同一探入路径与观测角度复看,形成前后对照。
  • 设备内部与家具夹层查验:在不拆解或少拆解的前提下查看机柜、设备腔体、家具背面的安装状态,减少不必要的开拆。
  • 纵深管道与狭窄空间:AIE-2420 升级版可选四种管径、电动转向管线最长可达 8m,适合长距离管道与夹层;AIE-3420 专业版手柄可与主机分离 2 米,适合一人探入、一人看屏的协同作业。
  • 高温、有毒等危险区域的替代目视检查:把探头送入不宜进入的区域,避免检验人员近距离暴露,同时保留现场图像供事后判读。

上述场景覆盖政府机关、军工企事业单位等涉密场所的现场检查需求。设备为手持形态、中文操作界面,经简短培训即可上手;实际检查范围与频次按本单位保密管理制度安排。

六、现场检查流程

  1. 进场前准备:了解场所布局、开口位置与可拆范围,登记场所原有物品摆放和已知管线走向,明确不得开拆的部位,避免把正常构件当异常处置,也避免超出授权范围操作。
  2. 选管与试机:按开口尺寸选择管径、长度与直视/侧视镜头,装上后检查照明、转向、复位、画面、存储与电量,先拍一张正常区域的基准图像,确认带日期时间的记录可用。
  3. 分区探入:按吊顶、通风口、书架与家具背面、设备内部、地面缝隙的顺序分区推进,先低亮度进入、再按材质逐步调亮,遇弯头用转向与弯曲绕过,避免强推插入管。
  4. 转向与复看:每个观察点用 360° 转向做一圈覆盖,配合步进或慢速微调对可疑位置定格、缩放、多角度复看,并同步拍照或录像;位置描述当场记入检查记录。
  5. 配合其他手段复核:对持续存疑但目视无法定性的位置,按需要配合非线性节点探测、无线信号检测、红外热成像或 X 光检查交叉验证,最终由现场人员人工确认性质。
  6. 留档与报告:导出带日期时间的图像与视频,标注时间、位置、观测条件与复核结论,形成检查记录与整改复测依据;退出前清点探头、镜头与插入管,恢复场所原状。

七、常见问题

全高清一体化隐蔽装置内窥检查设备是做什么的?和普通工业内窥镜有什么区别?

它是面向涉密场所现场检查的目视成像装备,目标是把探头送进人眼无法直视的吊顶、管道、夹缝与设备内部,辅助排查窃听窃照装置和违规物品。与普通工业内窥镜的差别在应用口径:产品按保密检查场景组织配置,强调 360° 转向覆盖、暗环境照明调节、拍照录像带日期时间留档,以及把检查结果作为保密检查流程中的一条线索,而不是设备缺陷检测结论。

AIE-1615、AIE-2420、AIE-3420 三个版本怎么选?

原厂彩页「产品型号」栏把三者分别标为基础版、升级版、专业版。日常巡查、单人携带、开口较大且以轻量快速为主的,选 AIE-1615 基础版(3.5 英寸、45 万像素、机械 360° 导向、≤0.75kg);纵深管道、需要精准控速或更长管线的,选 AIE-2420 升级版(5.5 英寸 1920×1080、四种可选管径、管线最长可达 8m);高等级场所精细检查、强光环境、需要更高画质留证或双人协同的,选 AIE-3420 专业版(8 英寸 IPS 触摸屏、最高可达 100 万像素、手柄可分离 2 米)。技术需求书写明屏幕尺寸、像素上限或管线长度的,按指标对应版本选型。

设备能隔着墙或柜子看到里面吗?

不能。内窥是可见光目视成像,只能看到探头伸进去、镜头照得到的表面,不具备透视能力。墙体、金属柜体和密闭外壳会完全遮挡内部。需要确认行李或封闭物体内部结构时,应配合便携 X 光成像系统;内窥能做的是在有开口、有缝隙的前提下把视线延伸进去。

能查出正在工作的窃听器或摄像头吗?

条件是「装置在镜头可见范围内且外观可辨」。内窥不接收无线电信号,也不判断物体是否通电。正在发射的无线窃听信号要用 W8090 系列无线信号检测系统做频谱排查;镜头的反光特征用 MTC-05 摄像头检测器更直接;断电或不发射的电子设备用 F-220 / F-550 非线性节点探测器。现场通常是先用这些装备缩小范围,再用内窥做目视确认。

探头能伸多长?管径和镜头能换吗?

三个版本标配前端探头均为 6mm 直径、1.5m 管长、100° 视场角。插入管与镜头可更换:AIE-1615 基础版按场景选不同长度、管径与镜头规格;AIE-2420 升级版可选 2.2mm、2.8mm、3.9mm、6mm 四种直径,支持直视、侧视、双镜头等规格,电动 360° 转向管线最长可达 8m;AIE-3420 专业版可选 2.8mm、3.9mm、6mm 三种直径,并支持更换操作手柄。具体配置清单按项目提供。

插入管为什么要四层钨丝编织?IP67 指什么?

产品白皮书「产品特点」章节写明,插入管采用四层钨丝编织,高密度钨丝增强耐磨性与耐久性,可对铸件或粗糙金属表面做可靠检查;三款规格表的防护等级栏均写「探头 IP67」,产品特点章节对应表述为防腐蚀、防水、防尘,可在恶劣环境中检查。本页不扩展防护等级的具体试验条件,以对应版本白皮书为准。

暗环境或强反光位置看得清吗?亮度怎么调?

前端探头自带照明,AIE-1615 基础版为高亮 LED 封装、探头照度 20000lux、6 级亮度调节;AIE-2420 升级版与 AIE-3420 专业版为 10 级亮度调节、最高可达 100000lux,专业版采用光纤导光。现场按材质从低亮度逐步调高,配合色彩模式、白平衡与曝光设置减少反光过曝;升级版屏幕上方有遮光设计、四级屏幕亮度可调,专业版为高亮触摸屏。

检查过程会录像吗?怎么留档?

三个版本均支持拍照与录像,图片和视频都记录日期和时间;支持本机播放、删除、格式化与导出。AIE-2420 升级版另有自定义文件夹、文件名称与文件保护,防止误删;AIE-3420 专业版支持文件命名与注释。建议把图像、位置描述、观测条件与复核结论一起写入检查记录,便于整改后按同一路径复看。

现场检查为什么会漏检?怎么避免?

常见原因是开口没找全、插入管长度或管径选错、只从一个角度扫视、暗处亮度不足、反光面过曝,以及把装置伪装件当成正常构件。做法是进场前登记场所布局与可拆范围,按分区清单逐个探入,每个观察点用 360° 转向做一圈覆盖,可疑位置定格、缩放、换角度复看,并对目视无法定性的位置用其他装备交叉验证。

检查一次要走什么流程?需要断电或拆开场所吗?

典型流程是六步:登记布局与开口、按开口选管并试机、分区探入、转向复看、配合其他装备交叉验证、导出图像留档并恢复原状。设备本身不需要对场所断电,也不要求大范围拆解;它依靠现有开口与缝隙伸入探头。是否开拆吊顶、风口或设备外壳,按现场授权与本单位管理制度执行,不属于设备功能范围。

参数表之外的深规格和配套文件怎么获取?

本页只列三个版本产品白皮书技术规格章节中选型所需的头条值。镜头景深、白平衡与曝光细项、完整配置清单与选配插入管列表等深规格,可按项目向厂家索取对应版本的产品白皮书;项目所需的检测报告与相关证书按项目提供,具体以投标时提交的文件为准,受控编号不在官网页面展示。常见选型问题也可先看技术常见问题栏目。

八、版本与依据

项目说明
参数来源AIE-1615 基础版、AIE-2420 升级版、AIE-3420 专业版三份产品白皮书的「第四章 技术规格」逐项表内值;功能、结构与场景取自各版本「第二章 产品特点」「第三章 应用场景」
型号口径三个型号及「基础版 / 升级版 / 专业版」定位,逐字取自原厂产品彩页「产品型号」栏;彩页产品合影自左至右标注 AIE-2420、AIE-3420、AIE-1615
口径说明彩页为系列概述:其中「高达 100 万超清像素、4 种色彩模式、光纤导光 10 级亮度调节」对应 AIE-3420 专业版,「6 级亮度调节、20000lux」对应 AIE-1615 基础版;彩页「160° 弯曲」为概述用语,与三份规格表的 120°~180°、0°~180°、150±10° 不一致,对外以各版本规格表为准
产品边界可见光目视成像辅助检查装备,不发射无线信号、不透视墙体与密闭外壳、不自动判定装置性质;与非线性节点探测、无线信号检测、红外热成像及 X 光检查为互补关系
资料说明项目所需的检测报告与相关证书按项目提供,具体以投标时提交的文件为准;受控编号不在官网页面展示
更新日期2026-11-11

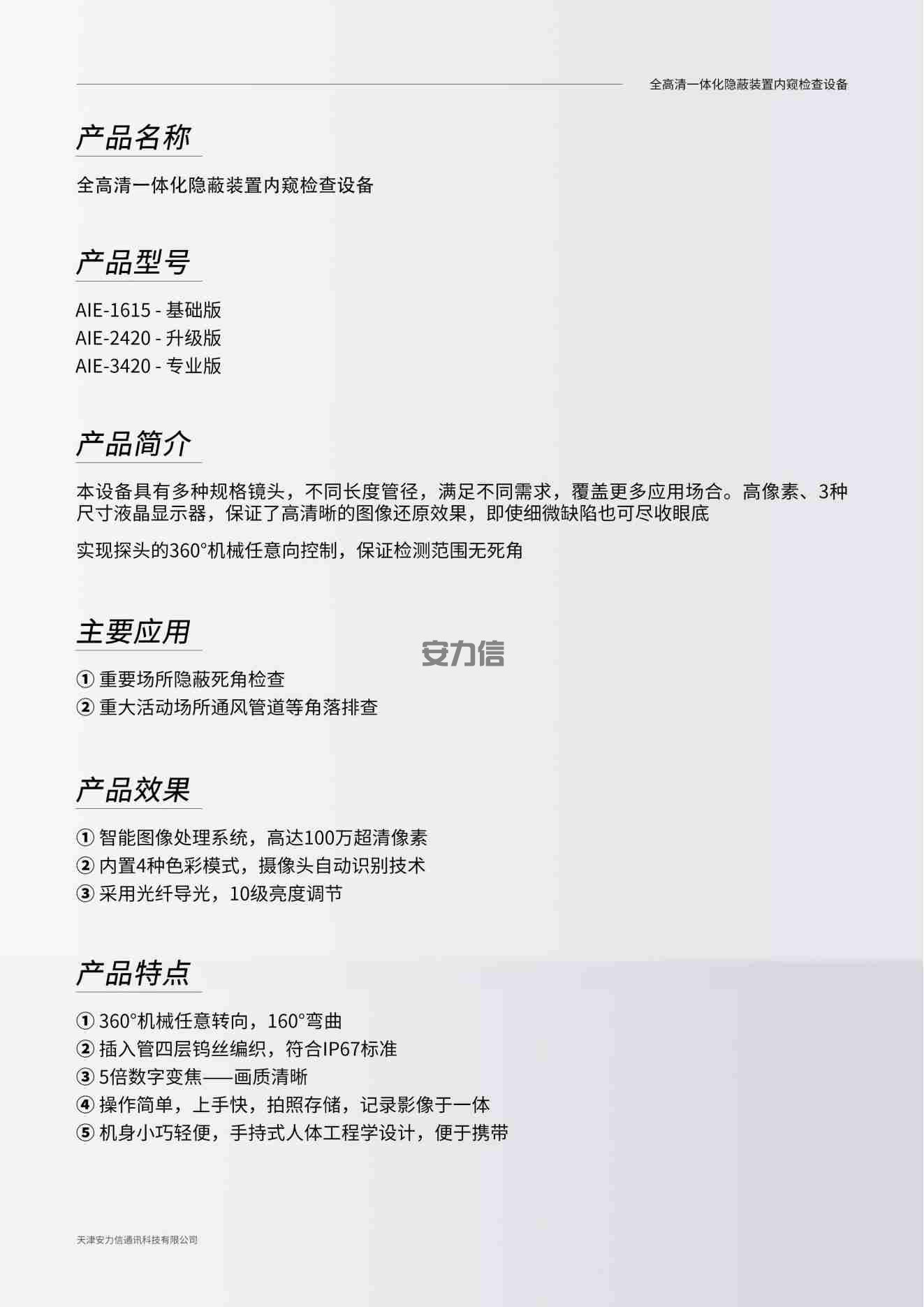

全高清一体化隐蔽装置内窥检查设备原厂产品彩页:产品名称、AIE-1615 基础版 / AIE-2420 升级版 / AIE-3420 专业版型号、主要应用与产品特点

上图为原厂产品彩页扫描件,其中产品名称、三个型号、主要应用与产品特点等信息已在上文以可检索文字转写,彩页与版本白皮书的差异见第八节口径说明。
