红外热成像隐蔽装置辅助保密检测系统 H-140 / H-240:技术参数与选型指南

安力信红外热成像隐蔽装置辅助保密检测系统是非接触式热红外检测装备,通过识别隐蔽电子装置通电工作产生的异常温升,辅助排查涉密场所内的窃听窃照设备与异常热点。产品分 H-140 手持版与 H-240 专业版两个版本,红外分辨率分别为 384×288 与 640×480,均支持可见光与红外对比图像存储、双光融合显示与自动出具检测分析报告。设备只接收物体表面的红外辐射,不发射信号、不透视墙体。

本文给出两款版本的主要技术指标、选型分工、检测原理与现场作业流程,并明确说明能力边界,供保密检查、选型比对与投标技术应答参考。表内参数取自两个版本产品白皮书的技术规格章节,未列入的深规格可按项目索取对应版本白皮书。

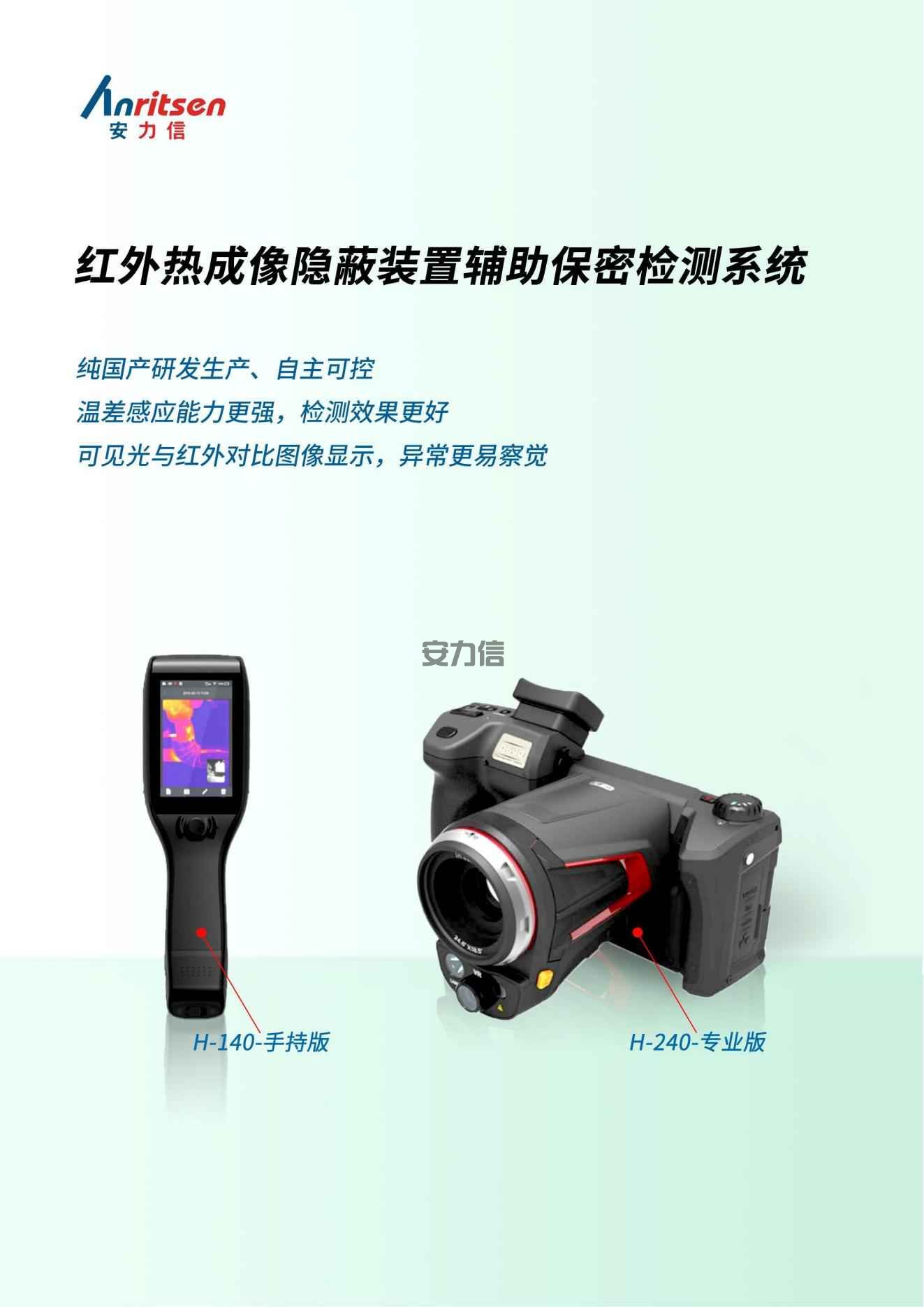

H-140 手持版(左)与 H-240 专业版(右)红外热成像隐蔽装置辅助保密检测系统

一、主要技术指标

下表按原厂产品彩页标注的两个版本分列,数值取自各版本产品白皮书「技术规格」章节的头条值。热灵敏度、像元尺寸、帧频、空间分辨率等深规格不在本页展开,可按项目索取对应版本白皮书。

参数项H-140 手持版H-240 专业版
红外探测器分辨率384×288640×480
超分辨率重建支持,可提升至 768×576支持,可提升至 1280×960
可见光相机800 万像素1300 万像素
测温范围-40℃~150℃、0℃~650℃自动切档;加装高温镜头可扩展至 500℃~2000℃-40℃~150℃、100℃~800℃自动切档;加装高温镜头可选 700℃~2000℃
测温精度±2℃ 或 ±2%,取最大值±2℃ 或 ±2%,取最大值
对焦方式手动、自动、触控、连续自动对焦电动/自动对焦,基于对焦马达与激光测距实现 0.4 秒一键智能对焦
显示屏4.3 英寸 LCD 触摸屏,800×4805 英寸 LCD 触摸屏,另配 1280×960 LCOS 目镜
图像模式红外、可见光、双光融合、画中画红外、可见光、双光融合、画中画
数字变倍1.1×~10×1.1×~35×
镜头扩展可拆卸式镜头结构,支持镜头模块化更换微距、广角、中长焦、长焦等多款选配镜头,更换后自动识别校准
本机存储64G,外置 SD 卡最大支持 256G64G,外置 SD 卡最大支持 128G
结构与环境适应性抗 2 米跌落,IP54 防水防尘可旋转镜头与屏幕结构,适应多角度观测
数据上传与升级内置 4G 模块云端传图,支持 OTA 在线升级支持云服务,图像上传云端做远程分析与问题反馈
操作系统全中文智能化操作界面全中文智能化操作界面

两款版本均支持红外与可见光双通道视频录制、JPG 图片带温度数据存储、测温点与区域分析、最高温/最低温/平均温跟踪、全屏温度阈值报警、等温线与智能描边,并可自动出具检测分析报告用于任务留档。

二、版本谱系与怎么选

两款版本共用同一套检测思路,主要差别在红外分辨率、可见光像素、对焦方式、镜头扩展能力与现场适应性。选型先看场所面积、观测距离与记录精度要求,不要单纯按「分辨率越高越好」倒推配置。

版本红外分辨率结构形态典型适用
H-140 手持版384×288经典手持造型,可拆卸镜头,抗跌落防水防尘日常巡查、重大活动前的可疑设备快速排查、需要频繁移动与单人携带的场合
H-240 专业版640×480可旋转镜头与屏幕,配目镜与激光测距,支持多款镜头扩展高等级场所的精细排查、远距离或大范围观测、需要高分辨率图像留证与技术复核的场合

标书或技术需求书写明红外分辨率、可见光像素或测温范围的,按该指标对应版本选型;未写明但现场以大空间、远距离观测为主的,建议先明确观测距离与留证要求再定版本。两个版本都属于辅助检测装备,检测结论需现场人工复核,与非线性节点探测、无线信号检测等装备是互补关系,不存在功能替代。

三、检测原理与主要功能

设备基于红外辐射检测物体表面温度分布,采用非制冷红外焦平面探测器成像,把被测区域的温度分布转换为可视热图。电子装置通电工作时会持续耗散热量,在墙面、家具、装饰物或配电部位形成与周边环境不一致的局部温升,这类温差就是排查隐蔽装置的线索。高灵敏度温差感应与图像处理技术,使异常热点在热图上更容易被识别。

按现场作业把主要功能分成五组:

  • 双光对照与定位:同步采集可见光与红外图像,支持红外、可见光、双光融合与画中画模式。双光融合把热异常叠加到可见光轮廓上,便于直接指出异常位置,避免「看到热点却说不清在哪」。
  • 测温与报警:支持测温点、测温线与测温区域,全屏或分析对象的最高温、最低温、平均温跟踪,以及全屏温度阈值报警(图像、语音提示)。测温参数可设置发射率、反射温度、目标距离、湿度与大气穿透率。
  • 观测与对焦:H-140 手持版支持手动、自动、触控与连续自动对焦;H-240 专业版基于对焦马达与高精度激光测距仪实现 0.4 秒一键智能对焦,并支持多款镜头更换后自动识别校准。多种调色板、等温线与智能描边用于突出温差细节。
  • 记录与留档:拍照支持全景拼接,录像支持双光视频录制;JPG 图片携带温度数据可事后重新分析,并可自动出具检测分析报告,便于任务留档与整改复核。
  • 数据管理与协同:本机 64G 存储加外置 SD 卡,两个版本均提供 WiFi 连接;H-140 手持版另内置 4G 模块云端传图并支持 OTA 在线升级,H-240 专业版支持云服务远程分析。AI 语音命名、文本拍照识别等用于快速标注现场照片。

四、能力边界:能查什么、查不到什么

本设备能辅助发现

  • 通电工作并产生温升的隐蔽电子装置:如隐藏在房间装饰、家具、电器内的供电模块与发射模块,其表面或周边出现的局部异常温升;
  • 异常热点与温度分布异常:墙面、天花板、插座、配电箱、线缆接头等部位在热图上与周围环境不一致的区域;
  • 可见光与红外的对照证据:同一位置的双光图像可同时保存,用于场景还原、检测记录与前后两次检查的比对;
  • 电力与电子设备发热异常:白皮书列明的应用场景还包括电力检测、电子设备检测与科学研究等通用热成像用途。

不在本设备检测范围,或需配合其他装备

测温结果受发射率、反射温度、目标距离、环境温度与湿度影响,光亮的金属或玻璃表面容易反射环境热源造成误读,检测时需按现场材质设置测温参数,并对可疑点做多角度、延时复测。

五、典型应用场景

  • 重要场所隐蔽装置检测:对领导办公室、涉密会议室、机要室等场所的墙面、家具、电器与装饰物做逐面扫描,用双光对照图记录可疑温差位置,比对场所原有状态。
  • 重大活动可疑设备排查:活动前完成场地热图采集并留档,活动期间对新增物品与新增热点做复测比对;H-140 手持版适合单人快速移动巡查。
  • 保密检查与整改复核:把异常热点位置、双光图像与自动生成的检测报告纳入检查记录,整改后按同一观测角度复测,形成前后对照。
  • 配电与线缆异常热点排查:检查插座、配电箱、线缆接头、机柜内部的异常发热,既服务于隐蔽装置排查,也可作为场所电气安全的辅助检查。
  • 大空间与远距离观测:H-240 专业版配可旋转镜头与屏幕、目镜及多款选配镜头,适合礼堂、报告厅等大空间,以及不便贴近观测的位置。

上述场景覆盖政府机关、军工企事业单位等涉密场所的现场检查需求。设备为全中文界面、手持形态,经简短培训即可上手;实际检查范围与频次按本单位保密管理制度安排。

六、现场检测流程

  1. 进场前准备:了解场所布局、房间用途与已知热源(空调、暖气、灯具、配电箱、日照方向),记录场所原有物品摆放,避免把正常温升当异常处置。
  2. 设置测温参数:按现场主要材质设置发射率、反射温度、目标距离与环境参数,选择合适的调色板与图像模式,必要时先拍一张正常区域的基准热图。
  3. 分区扫描:按墙面、天花板、地面、家具、电器、插座与线缆的顺序分区观测,先可见光定位、再红外比对,对局部温升做标记与双光拍照。
  4. 复测与判别:对可疑点换角度、换距离并延时复测,排除反光表面与短时环境热源;结合测温点、区域最高温与阈值报警判断温差是否持续存在。
  5. 配合其他手段复核:对持续存在的异常点,按需要配合非线性节点探测、无线信号检测、内窥或 X 光检查交叉验证,最终由现场人员开拆或人工确认性质。
  6. 留档与报告:导出带温度数据的图像与检测分析报告,标注时间、位置、观测条件与复核结论,形成检查记录与整改复测依据。

七、常见问题

红外热成像隐蔽装置辅助保密检测系统是做什么的?和普通测温热像仪有什么区别?

它是面向涉密场所现场检查的非接触式热红外辅助检测装备,目标是通过异常温升发现可能藏有电子装置的位置。与普通测温热像仪的差别在于应用口径:除测温与热图外,强调可见光与红外对比图像同步存储、双光融合定位、自动出具检测分析报告与任务留档,并把检测结果作为保密检查流程中的一条线索,而非最终定性结论。

H-140 手持版和 H-240 专业版怎么选?

日常巡查、重大活动前快速排查、需要单人频繁移动且现场有跌落与粉尘风险的,选 H-140 手持版(384×288、800 万可见光、抗 2 米跌落、IP54、4G 云端传图)。高等级场所精细排查、大空间远距离观测、需要更高分辨率图像留证或多镜头扩展的,选 H-240 专业版(640×480、1300 万可见光、0.4 秒激光辅助对焦、可旋转镜头与屏幕)。标书写明分辨率或测温范围的,按指标对应版本选型。

红外热成像能查到关机或不发热的窃听器吗?

不能。设备接收的是物体表面的红外辐射,只有通电工作并产生温升的装置才可能形成可识别的热异常;断电、待机或极低功耗的设备没有明显温差,不在检测范围内。这类目标需配合 F-220、F-550 非线性节点探测器从半导体结特征排查,两类装备在现场是接力关系。

能不能隔着墙或柜子看到里面藏的设备?

不能。红外热成像只测可见表面的温度分布,不具备透视能力;墙体、金属柜体会完全隔断内部热辐射。需要确认内部结构时,应配合便携 X 光成像系统或内窥检查设备。红外能做的是发现「表面温度分布异常」这一线索,再由其他手段验证。

可见光与红外对比图像、双光融合有什么用?

纯热图轮廓模糊,很难说清异常热点对应现场哪件物品。设备可同步采集可见光与红外图像,以红外、可见光、双光融合或画中画模式显示,并成对存储;双光融合把温度分布叠加到可见光轮廓上,便于直接标注位置、还原场景,也让检测报告中的图片具备可复核性。

现场检测为什么会出现误报?怎么避免?

常见干扰源包括空调出风口、暖气、阳光照射、灯具、电器散热、反光金属与玻璃表面,以及刚被触摸过的物体。测温结果还受发射率、反射温度、目标距离与环境温湿度影响。做法是进场前登记已知热源、按材质设置测温参数、先采正常区域基准热图,对可疑点换角度、换距离并延时复测,仍持续存在再进入交叉验证环节。

检测一次要走什么流程?需要断电吗?

典型流程是六步:登记场所布局与已知热源、设置测温参数、分区扫描并做双光拍照、复测排除干扰、配合其他装备交叉验证、导出图像与报告留档。设备本身不需要对场所断电,恰恰相反,隐蔽电子装置只有在通电工作时才可能产生可识别的温升;断电状态下应改用非线性节点探测等手段。

测温范围和精度是多少?有什么使用条件?

两款版本的测温精度均为 ±2℃ 或 ±2%(取最大值)。H-140 手持版为 -40℃~150℃ 与 0℃~650℃ 自动切档,加装高温镜头可扩展至 500℃~2000℃;H-240 专业版为 -40℃~150℃ 与 100℃~800℃ 自动切档,加装高温镜头可选 700℃~2000℃。高温档需加装对应镜头,测温前需按材质设置发射率等参数,具体条件以对应版本白皮书为准。

排查隐蔽摄像头应该配哪些设备?

建议按目标状态分流:通电发热的用本设备找温差线索,光学镜头反光用 MTC-05 摄像头检测器的激光与红外双模探测,正在发射的无线信号用 W8090 系列无线信号检测系统,断电或不发射的电子设备用 F-220 / F-550 非线性节点探测器,墙体或柜体内部用内窥与便携 X 光检查。多手段交叉验证比单一设备更可靠,W3060E 便携式防窃听窃照检测包即是按这一思路组合的检测装备。

检测报告和相关证书怎么获取?

项目所需的检测报告与相关证书按项目提供,具体以投标时提交的文件为准;报告编号、证书编号等受控信息不在官网页面展示。设备可自动出具现场检测分析报告用于任务留档,该报告属于现场检查记录,与项目投标时提交的检测文件是两类材料,不要混用。

参数表之外的深规格怎么获取?

本页只列出两个版本产品白皮书技术规格章节的头条值。热灵敏度、像元尺寸、红外帧频、空间分辨率、视场角、最小成像距离、距离系数比等深规格,以及完整配置清单与选配镜头列表,可按项目向厂家索取对应版本的产品白皮书,不在公开页面展开。

八、版本与依据

项目说明
参数来源H-140 手持版:H-140 系列红外热成像隐蔽装置辅助保密检测系统产品白皮书(240530 版)「技术规格」「产品功能」章节;H-240 专业版:H-240 红外热成像隐蔽装置辅助保密检测系统产品白皮书(240703 版)同名章节
型号口径版本型号按原厂产品彩页标注为「H-140 手持版」「H-240 专业版」;具体交付配置、选配镜头与软件功能以项目合同及对应版本白皮书为准
口径说明表内为白皮书头条值,高温档测温需加装高温镜头;深规格与配置差异以对应版本白皮书为准
产品边界非接触式热红外辅助检测装备,不发射无线信号、不透视墙体、不自动判定装置性质;与非线性节点探测、无线信号检测、内窥与 X 光检查为互补关系
资料说明项目所需的检测报告与相关证书按项目提供,具体以投标时提交的文件为准;受控编号不在官网页面展示
更新日期2026-11-11

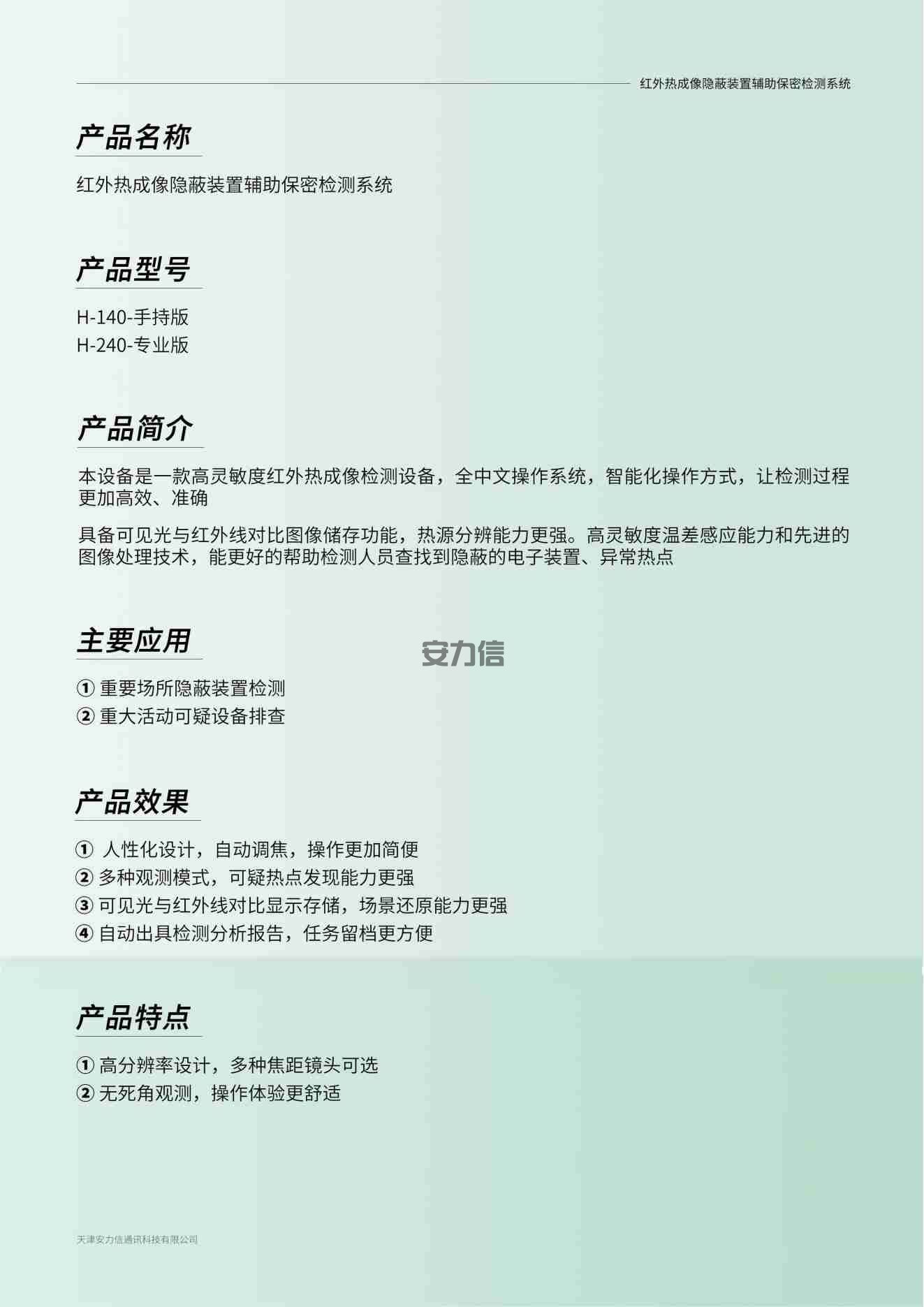

红外热成像隐蔽装置辅助保密检测系统原厂产品彩页:产品名称、H-140 手持版与 H-240 专业版型号、主要应用与产品特点

上图为原厂产品彩页扫描件,其中产品名称、型号、主要应用与产品特点等信息已在上文以可检索文字转写。
